Chinese Seismo-Electromagnetic Satellite

Payload Assemble in 1st CSES satellite

Payloads	Physical parameter	Specification
Search coil magnetometer	3 components of magnetic field	10Hz－20kHz
Electric field detector	3 components of electric field	DC－3.5MHz
Fluxgate magnetometer	3 components of basic magnetic field	DC－10Hz
GPS receiver	Ionospheric TEC
Plasma Analysis	Ion density Ion temperature Ion components Ion velocity	10²～10⁷cm^-3 500～5000K
Langmuir probe	Electron density Electron temperature	5×10²～5×10⁶cm^-3 500～10000K
Energetic Particle Detector	Proton flux Electron flux	1.5MeV～200MeV ≧100keV
Overhause Magnetometer	The total magnetic field intensity	18000～65000nT

Orbit Parameters of CSES

Style of orbit	Circular polar orbit
Altitude (Km)	500
Inclination (deg)	≧79°
Period (min)	97.3
Local time of descending node	13:30pm
Measurement precision of orbit	Real-time orbit determination: superior than:±100m Not real-time orbit determination: superior than ±50cm
Attitude control(degree)	Pointing accuracy: ±0.5° Triaxial stability: ±0.1°/s (3σ)
Revisiting period (day)	5
Space between two orbit in a revisiting perod (longitude degree)	5

Source: The System Concept Design of the First Chinese Seismo-Electromagnetic Satellite (CSES) (International Workshop on Early Warning and Monitoring Earthquake by Using Electromagnetism Detecting Satellite)

中国最初の地震電磁監測試験衛星が来年天に昇る見込みがあります(図)

2008年11月08日 09:59 出所：広州日報

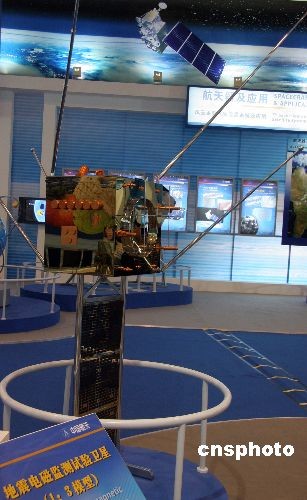

　2年に1度の珠海の航空展覧会はすでに立派な服装は開幕して、多くの新しい開発の航空・宇宙の製品のすばらしい見得、用意し観衆に関心を持たれます。図は中国航天科技集団公司の開発する地震電磁監測試験衛星模型の珠海航空展覧会での展示。

　□専門家：理論上、衛星が天に昇った後に地球の電磁変化を分析しますそれによってを通じて(通って)地震に対する予測を実現することができます

　24時間地球の地震電磁を監測定する中国衛星は突然発見して、地球のある所の電磁信号は変化が発生して、データは迅速に地面に伝えて、シミュレーションをなぞらえ似せて分析したことを通った後に地震の前兆のため確認されて、情報は迅速に中国に地震のハイリスク政府の部門まで(へ)伝わられて、緊急に現地人員を分散させて、何日(か)の後で地震が発生します……

　困難が次々と重なる地震は難題が地震電磁衛星が天に昇ることに従って突破を得る見込みがあることを予測します！“中国最初の地震電磁監測試験衛星を最も速い来年天に昇って、”昨日の午後、中国宇宙技術研究院の胡志強博士は本紙記者に、“その時、地震を分析しますを通じて(通って)有り得る前に地球の電磁の環境の変化が繰り上げて、正確に地震の発生まで(へ)予測します。”

　ブン川大地震は急速に地球電磁監測研究を加速します

　振り子の中航の科学技術展示館の１つの隅の中のアナログの衛星はべつに何人の注意を引き起こしなくて、圧倒的多数の人が知らない道のは、これが四方で育って少しぼうっとするやつ、意外にも早めに地震の発生まで(へ)予測することができます！

　この衛星を言い出して、中国宇宙技術研究院の専門家は1件のこのような事を言い出します：2008年4月29日、国家の関連部・委員会と研究機構の指導(者)、専門家などの130数人から来て、北京の鉄道のビルで我が国の地震電磁監測試験衛星の関連している問題を研究討論を分析し、彼らに思い付かなかったのは、13日後に中国の30数年来の最も深刻な1度の地質の災害は突然襲ってきます――四川ブン川は8.0級の大地震が発生します。

　“もし地球電磁監測衛星を早めに天に昇ることができるならば、ブン川大地震はそれでは数人が死ぬことはでき(ありえ)ませんでした！”珠海航空展覧会の現場の中国宇宙技術研究院の研究者の南勇が悔やんで本紙記者に教えます。

　ブン川大地震後、我が国の速めた地震電磁研究、展示の航空展覧会の現場でのこの粒の名前を“地震電磁監測試験衛星”と言うやつ、この研究成果。この衛星が天に昇った後に地球の電磁変化の分析を通じて(通って)地震に対する予測を実現することができます。

　試験衛星は来年天に昇る見込みがあります

　胡志強博士は、地震の予測は長い間ずっと１つの世界の科学的難題で、大量の観測事実は、多数の大地震が発生する前に、皆震央と隣の区で大量に電磁波と関係がある異常現象を発見したことがありますと本紙記者に紹介して言います。

　“地震の予測困難ですが、しかしも法則があって探せて、たとえばいくつか動物は早めに地震のご光臨を感じることができて、梢によじ登ります、を通じて(通って)洞穴の方式が出て傷つけられることを免れにきて、”南勇は言って、“この可能性はこれらの動物が地球電磁変化を感じることができるためです。”

　“全体の地球は実際には１つの巨大な電磁界で、続々と絶えず電磁波を出します”，専門家の紹介は、地震電磁試験衛星の仕事の原理を容易に理解して、いったん強烈な地震が発生したら、地球内部の電磁情報が現れるのが普通でなくて、この時、衛星はデータを接収し地面に伝えて、従業員の予測のために一定の根拠を提供しますと言います。同時、合理的に地面の資源を配置しますを通じて(通って)、それによって天地一体の地震予測システムを形成します。

　“この試験衛星は最もすぐに来年まで発射します”南勇は言って、“現在すでに方案を関連部門に報告しました。”調査によると、現在米国、ロシア、ウクライナ、イタリアのなど国と我が国の台湾地区はすべて地震電磁衛星計画を発射することがあります。

　データを収集して地震のシミュレーションシステムをなぞらえ似せます

　“現在この分野はまた初歩段階であって、”胡志強博士は言って、“地震発生前後で、電磁は結局どのように変化したのですか？以前地震のため時に記録していないで、だから今衛星を発射して打ち上げてこの方面のデータの収集を行わなければならなくて、完成を探し集めた後に地面との地震はシステムを監測し互いに結合して、完備している地震のアナログとシミュレーションシステムを形成します。”

　地球の電磁監測を通じて(通って)地震の発生が１つの複雑な過程なことを予測して、“全世界の電磁に対して監視測定を行って、１つの完備している衛星の‘星座’を必要として、”胡志強博士は本紙記者に紹介して言って、“これは第一機の試験衛星の情況必ず、まだ我が国の総合的国力を見なければなりません。これは我が国の‘12次5ヶ年計画’の期間する事になるかもしれません。”

Source: 中国首顆地震電磁監測試験衛星有望明年上天(図)（中国新聞網）

International Symposium on Earthquake Seismology and Earthquake Predictability, July 5 to 9, 2009, Beijing, China

Source: THE EXPERIMENT OF EARTHQUAKE OBSERVATION FROM SPACE: NEW ATTEMPT AND OPPORTUNITY FOR EARTHQUAKE MONITORING IN CHINA, Working Group of Seismo-Electromagnetic Satellite Project, CEA, Project Office of Seismo-Electromagnetic Satellite, CEA Laboratory of Earthquake Observation from Space, SHEN Xuhui

Source: Ye An (Academy of Opto-Electronics, Chinese Academy of Sciences, China); Pinglian Wang (Academy of Opto-Electronics, Chinese Academy of Sciences, China); Ping Liu (Dalian University of Technology, China); Yu-Rong Liu (Academy of Opto- Electronics, Chinese Academy of Sciences, China); Rui Yan (Institute of Engineering Mechanics, China Earthquake Administration, China); Research of the Effect of Electromagnetic Interference on Magnetic Sensors due to the Data Transmitting System of the Seismic Electromagnetic Satellite (The 27th PIERS 2010)

Source: 2014年之后地震或可提前几天預報 (tech.hexun.com)

The design of the Langmuir probe onboard a seismo-electromagnetic satellite (International Symposium on Photoelectronic Detection and Imaging 2011)

pdf

2nd International Demeter Workshop (CNES, Oct. 10-12, 2011)

17 Energetic electron flux variation around the Yushu earthquake on april 14, 2010

43 Particle precipitation caused by wave-particle gyroresonant interaction during NPM experiment

71 Introduction for China Seismo-Electromagnetic Satellite (CSES)
・Constellation solution for temporal resolution
　- Minimize the probability any EM disturbance is missed.
　- In 2017, a 2-satellite constellation on 500km orbit is proposed for in situ observations.
・ Ionosphere plasma profile acquisition issue
　-“Top Ionosphere Detector” equipment should be used at the top of ionosphere (Around 1000km).
　- In 2020, a 2-satellite constellation is proposed for 1000km orbit.

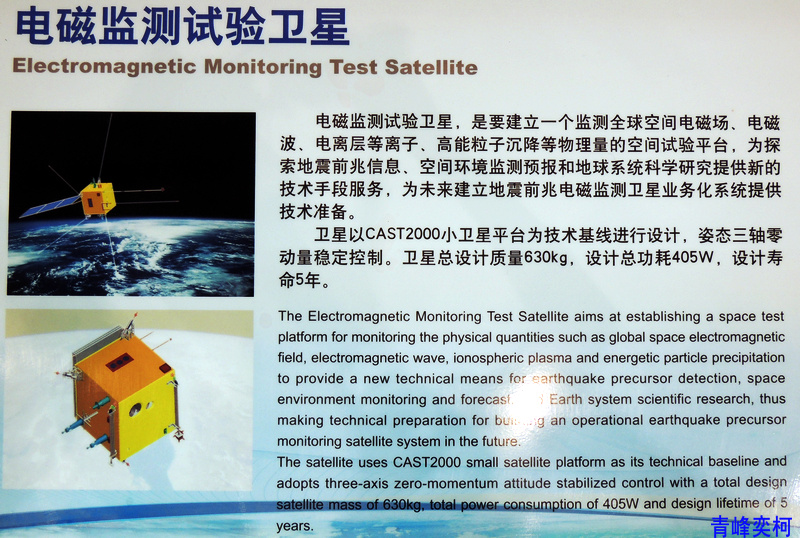

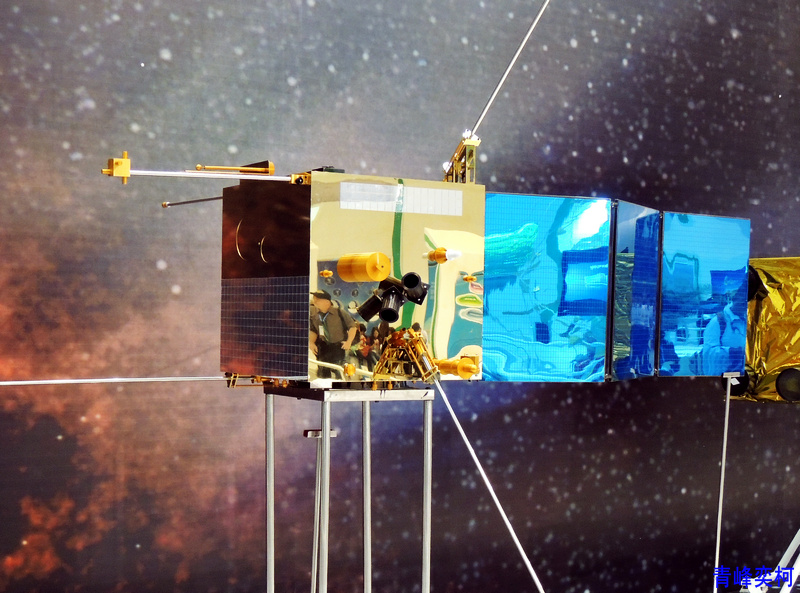

Source: 【青峰视界】航展拾零之十九_航天科技火箭卫星 2012-12-13

Source: 典型应用及成果展示 2014-1-5

Source: LIMADOU Payload Italiano del satellite CSES
